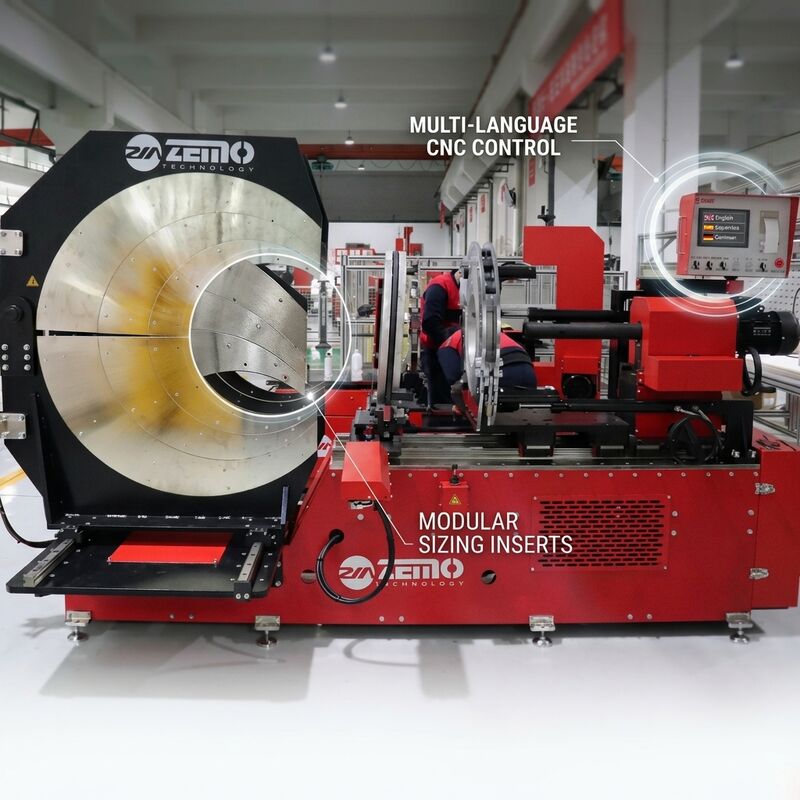

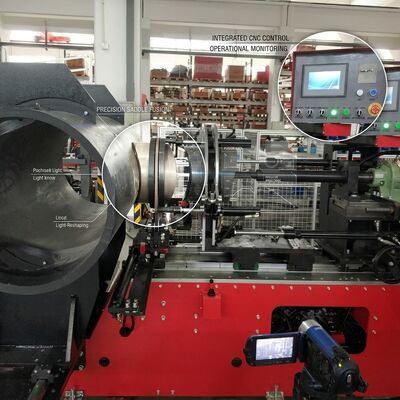

دستگاه ساخت زین زین CNC 1600 میلی‌متری، زین شاخه‌ای اتوماتیک 380 ولت، دو ایستگاهه، دارای گواهی CE

طراحی شده برای پروژه های بزرگ زیرساخت لوله کشی، ماشین CNC 1600MM Saddle Fitting Fabrication نشان دهنده سطح بالای ساخت اتصال شاخه خودکار است.سیستم CNC با ولتاژ 380 ولت، قطر لوله اصلی را از 800mm تا 1600mm کنترل می کند.، که آن را به راه حل برای شبکه های بزرگ انتقال آب، سر های توزیع گاز قطر بزرگ و سیستم های خنک کننده صنعتی تبدیل می کند.

این دستگاه از یک سیستم کنترل PLC درجه صنعتی زیمنس با یک صفحه لمسی 10 اینچی رنگ استفاده می کند که رابط کاربری چند زبانی و مدیریت پارامتر های فیوژن مبتنی بر دستور العمل را ارائه می دهد.هر اندازه لوله و ترکیبی از مواد می تواند به عنوان یک نسخه از قبل معتبر ذخیره شود، کاهش زمان تنظیم و از بین بردن خطاهای ورودی پارامتر در طول تغییرات شیفت.

طراحی شده برای محیط های کارگاه با تولید بالا،مدل SHM1600-BR دارای ایستگاه های فشرده سازی هیدرولیکی دوگانه است که به اپراتورها اجازه می دهد لوله ها را در یک طرف بارگذاری و تخلیه کنند در حالی که طرف دیگر چرخه فیوژن را تکمیل می کند، به طور موثر دو برابر ظرفیت تولید روزانه در مقایسه با ماشین های تک ایستگاه.فریم فولادی جوشیده سنگین با صفحه های تقویت شده تقویت شده حتی در هنگام دستکاری لوله های HDPE 1600MM با وزن چند صد کیلوگرم، سفتی ساختاری را حفظ می کند.

1. سیمانز PLC با HMI 10 اینچی:سیستم کنترل درجه صنعتی با پشتیبانی چند زبان، مدیریت دستور العمل برای 50+ ترکیب لوله / مواد و تجسم فرآیند در زمان واقعی دمای، فشار و پارامترهای زمان
2. معماری تولید دو ایستگاه:ایستگاه های دوگانه مستقل چسب و فیوژن جریان کار تولید مستمر، بارگیری و تخلیه را در یک طرف در حالی که فیوژن در طرف دیگر اجرا می شود، به حداکثر می رساند.
3. گواهینامه CE و ISO 21307:انطباق کامل با استانداردهای ایمنی و جوش اروپایی، که توسط آزمایشات مستقل شخص ثالث و اسناد فنی جامع برای ارائه پیشنهادات پروژه پشتیبانی می شود
4. سیستم هیدرولیک 380 ولت با قدرت بالا:۳۸۰ ولت سه فاز، یک واحد هیدرولیکی ۳ کیلو وات را با نیروی فشرده سازی تا ۱۰MPa و دریچه های متناسب Bosch Rexroth آلمانی برای دقت موقعیت گذاری زیر میلی متر هدایت می کند.
5. سیستم اتوماتیک مرکز سازی صندلی:اندازه گیری لیزری و تراز servo-driven به طور خودکار قرار دادن نصب سرنشینی در تاج لوله در 0.5mm تحمل، حذف اشتباهات اندازه گیری دستی در لوله های قطر بزرگ
6. جرثقیل های یکپارچه لوله کشی:دو لیفت الکتریکی با ظرفیت 500 کیلوگرم با کنترل دستی آویزان، بارگذاری و موقعیت گذاری لوله های سنگین 800-1600MM را ساده می کند، وابستگی جرثقیل و خستگی اپراتور را کاهش می دهد
7. مدیریت پیشرفته داده های جوش:حافظه داخلی 5000 رکورد فیوژن را با قابلیت صادر از طریق USB و Ethernet برای ادغام با سیستم های مدیریت کیفیت پروژه ذخیره می کند

SHM1600-BR برای پروژه های بزرگ زیرساخت طراحی شده است که نیاز به ساخت شاخه های بزرگ در لوله های بزرگ HDPE دارد.کاربردهای اصلی شامل خطوط اصلی انتقال آب شهری است، شبکه های توزیع گاز طبیعی قطر بزرگ، سیستم های گردش آب نیروگاه، سرشارهای ورودی و خروجی نیروگاه های شورش، و خط لوله های حمل تخلیه معدن.معماری ایستگاه دوگانه آن را به ویژه برای کارگاه های تخصصی ساخت مناسب می کند که چندین سایت پروژه همزمان را خدمت می کنند.

با توجه به اندازه و وزن آن، SHM1600-BR در یک جعبه چوبی با قاب فولاد تقویت شده با چسب های خنک کننده ارتعاش داخلی برای کابینت PLC و اجزای هیدرولیکی عرضه می شود.تمام سطوح فلزی در معرض قرار گرفته قبل از بسته بندی با روغن ضد خوردگی درمان می شوند. تست قبل از ارسال کارخانه پذیرش پوشش می دهد یک اجرا تولید کامل در 1600MM لوله HDPE با نصب شاخه شانه. ZEMOWELD تضمین کامل 2 سال ارائه می دهد،پشتیبانی از راه اندازی در محل (اختیاری)، و پشتیبانی فنی از طریق تشخیص از راه دور.
