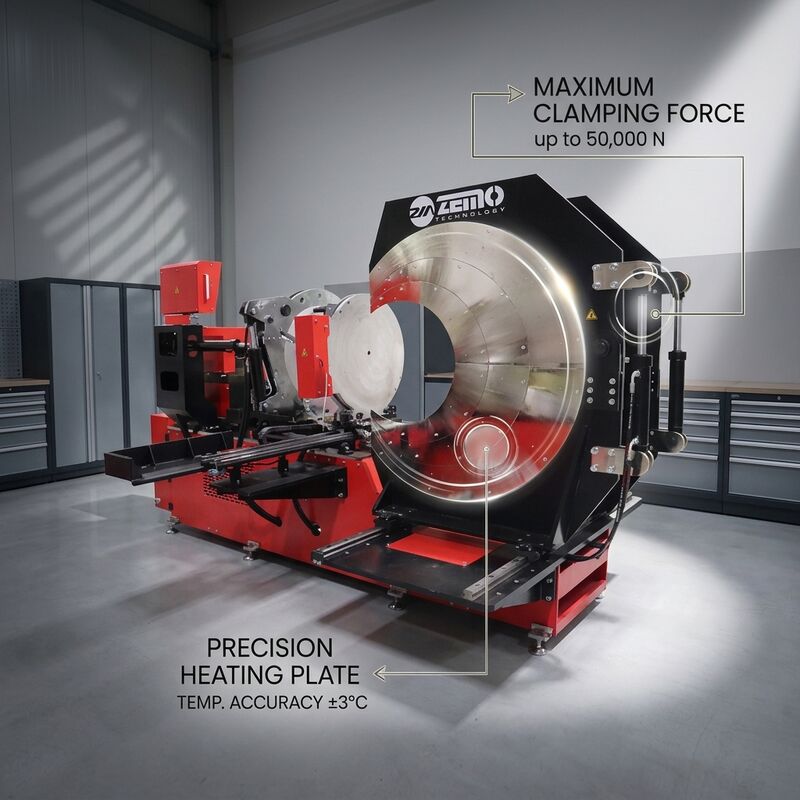

دستگاه ساخت زین CNC با زاویه جانبی 45 درجه، گیره مفصلی 380 ولت CE

جایی که اتصالات استاندارد تی کوتاه می شوند، ماشین سازی CNC Lateral Wye Saddle Fitting Fabrication ماشین آلات ساخت فرش 45 درجه دقیق برای سیستم های لوله کشی HDPE و PE را ارائه می دهد.این ماشین CNC اتوماتیک تخصصی که دارای گواهینامه CE است، بر روی برق صنعتی 380 ولت کار می کند و برای ساخت اتصالات Y شاخه ساخته شده است.یک جزء ضروری در شبکه های لوله کشی که در آن جهت جریان تغییر می کند یا پیکربندی های دو شاخه ای نیاز به اتصالات زاویه دار و غیر عمودی دارند.

اتصالات لاترال وای، چالش های منحصر به فرد ساخت را در مقایسه با مفاصل استاندارد ۹۰ درجه ارائه می دهند: رابط شلوار زاویه ای نیاز به هندسه صفحه گرمایش نامتقارن دارد،تعادل کلیمپ آفستو وکتورهای فشار همجوشی دقیق محاسبه شده برای اطمینان از قدرت پیوند یکنواخت در اطراف کل سطح همجوشی بیضی. This CNC machine addresses all these challenges with a proprietary articulating clamp system that automatically adjusts to the required branch angle from 30 to 60 degrees while maintaining perfect alignment between the main pipe، تثبيت شلوار ، و عنصر گرما.

سیستم پیشرفته موقعیت زاویه ای که توسط سرو هدایت می شود، همراه با بازخورد اندازه گیری لیزری در زمان واقعی،تضمین می کند که هر اتصال لاترال وای، الزامات تحمل هندسی استاندارد های DVS 2207-1 و ISO 21307 را برآورده می کند.یک ایستگاه خنک کننده یکپارچه با زمان اقامت قابل برنامه ریزی از تحریف حرارتی در طول فاز شدید جلوگیری می کند.

1. سیستم کلیمپ زاویه ای:مکانیسم فشرده سازی اختصاصی سرو درایو به طور خودکار زاویه شاخه را از 30 تا 60 درجه تنظیم می کند، تولید 45 درجه لاترال و 30 درجه شاخه خدمات را امکان پذیر می کند.و ارتباطات زاویه سفارشی در یک سیستم عامل ماشین واحد
2. تکنولوژی صفحه گرمایش نامتقارن:صفحه های حرارتی طراحی شده با عناصر حرارتی کنترل شده منطقه ای برای هندسه سطح همجوشی بیضوی،ارائه ی توزیع ی یکسانی دمای ۲۷۰ درجه سانتیگراد در سراسر رابط شلوار
3. CNC اتوماتیک عمل با انطباق CE:گواهینامه کامل CE با چرخه های فیوژن خودکار کنترل شده توسط PLC متغیرهای وابسته به اپراتور را از بین می برد.و بررسی زاویه به صورت مستقل
4. برق صنعتی سه فاز 380 ولت:پیکربندی قدرت 380V/50Hz پشتیبانی می کند موتورهای سرو با تورک بالا برای موقعیت گیری زاویه و تحویل فشار هیدرولیکی ثابت، مناسب برای محیط های تولید کارگاهی مداوم
5. ليزر راهنمايي زاويه بررسيسیستم اندازه گیری لیزر در زمان واقعی، زاویه شاخه را در عرض 0.5 درجه قبل از آغاز چرخه همجوشی بررسی می کند، و از کار مجدد هزینه بر روی مونتاژ های تکمیل شده جلوگیری می کند.
6. سازگاری جهانی لوله:ورودی های فشرده سازی ماژولار شامل لوله های HDPE، PE80، PE100، PP، و PVDF از 315MM تا 630MM هستند، با ابزار سریع تغییر برای انتقال مواد و اندازه کمتر از 10 دقیقه
7. ذخیره سازی برنامه ریزی شده چند زاویه ای:حافظه CNC پارامترهای همجوشی را برای حداکثر 100 ترکیب زاویه/مواد/قطر به عنوان دستور العمل نامگذاری شده ذخیره می کند، که از تغییر سریع تولید در محیط های ساخت دسته بندی شده پشتیبانی می کند.

SHM630-WY45 دستگاه ساخت لاترال وای برای کاربردهای تخصصی در لوله کشی استفاده می شود که در آن تقسیم جریان یا شاخه های زاویه ای مورد نیاز است.زمینه های کاربرد کلیدی شامل آب پاشی شبکه توزیع سر با زاویه های لابراتوار، لوله کشی فرآیند صنعتی که نیاز به تقسیم کننده های جریانی نوع Y دارد، اتصال های شاخه اصلی محافظ بر آتش و سیستم های جمع آوری شبکه تخلیه با اتصال های ورودی شیب دار.انعطاف پذیری زاویه قابل برنامه ریزی باعث می شود که این ماشین به ویژه برای کارگاه های ساخت سفارشی با مشخصات پروژه های مختلف مفید باشد..

هر ماشين در يه كيسه پلايوود تقويت شده با ورقه هاي فوم قالب گيري شده براي كابينت کنترل PLC و قطعات خاص سرو ارسال مي شودو مکانیسم کلیمپ مفصل در موقعیت حمل و نقل با پین های قفل شده استتست پذیرش کارخانه شامل یک چرخه تولیدی کامل 45 درجه با لوله HDPE است که توسط اندازه گیری زاویه لیزر و آزمایش پوست از مفصل فیوژن تایید می شود.ZEMOWELD ارائه می دهد 2 سال گارانتی جامع پوشش همه مکانیکی، هیدرولیک و قطعات الکترونیکی، با پشتیبانی از تشخیص از راه دور از طریق تماس ویدئویی و تحویل قطعات یدکی سریع.
